Via dei Colli Storici 15125015 Desenzano del Garda (BS)


MAGNESIO

Ramisa Sas tratta semilavorati in magnesio e nelle sue principali leghe.

Il magnesio è il più leggero dei principali metalli strutturali e rispetto al suo peso di volume ha buone proprietà di resistenza. La sua struttura metallica esagonale gli conferisce caratteristiche particolari come un’alta stabilità di forma. Il magnesio è molto semplice da lavorare necessita di un minor consumo energetico e ha una buona lavorabilità. Il magnesio è inoltre facile da saldare ed è altrettanto facile da recuperare.

Simbolo: Mg
Massa atomica: 24,305 u
Numero atomico: 12
Densità: 1,738 g/cm³
Punto di fusione: 650 °C

Siamo in grado di offrire il magnesio con le seguenti forme:
Barre, profili, tubi senza saldatura, anodi, tubi, fili, blocchi e pezzi forgiati.

Barre
Barre di Magnesio AZ31B | FOTO: 01 - 02 - 03
Barre di Magnesio | FOTO: 01 - 02 - 03

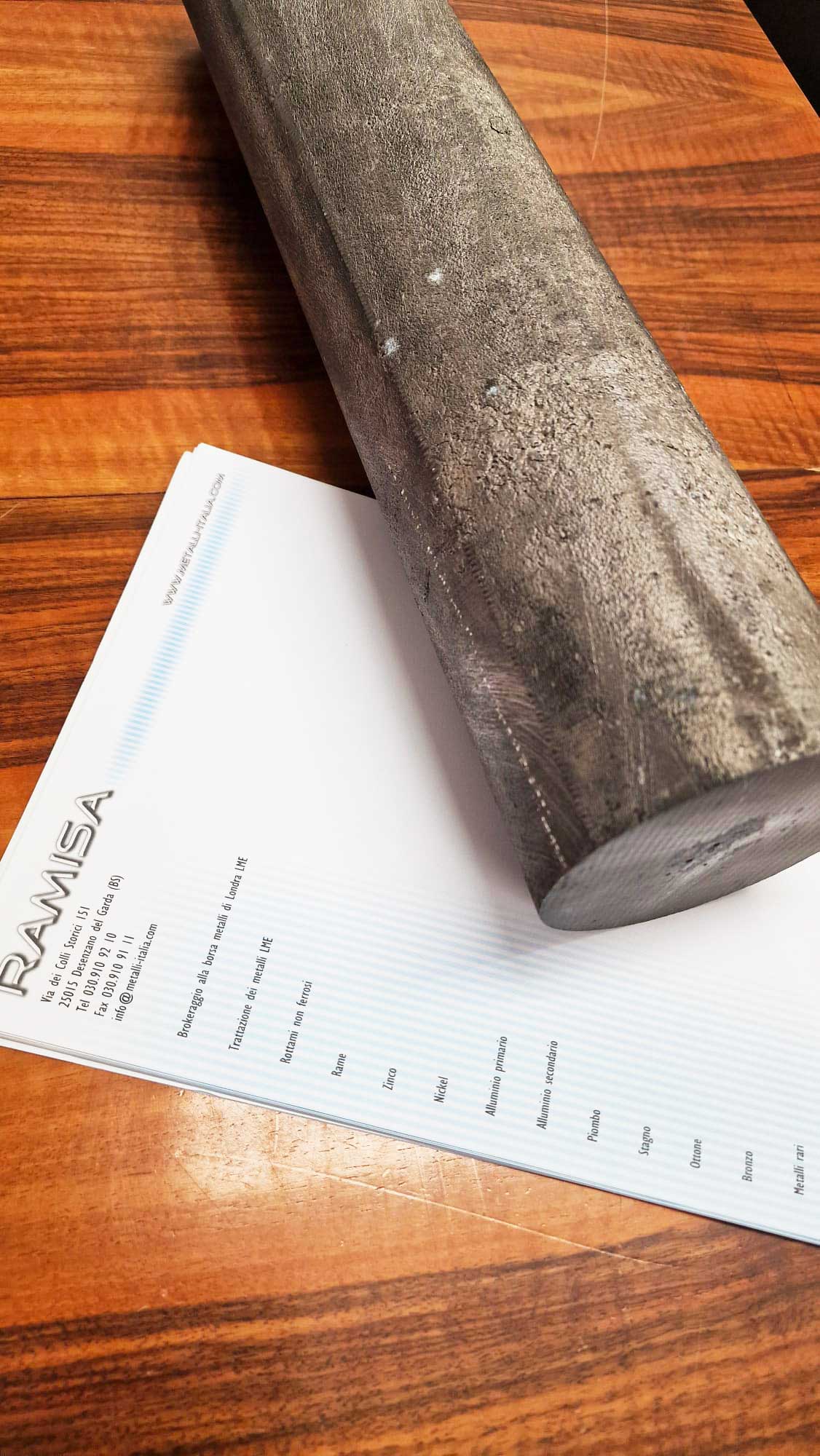

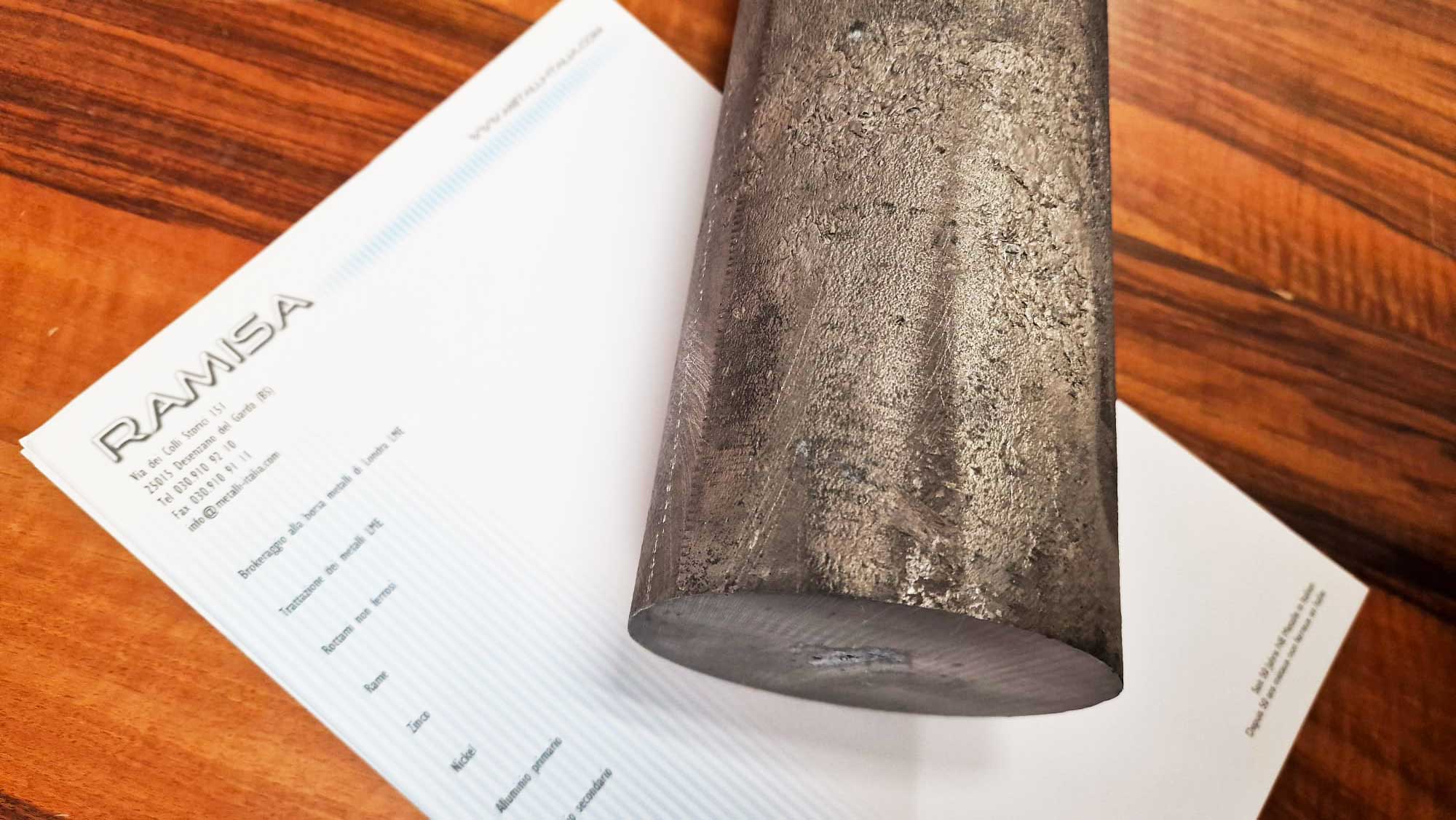

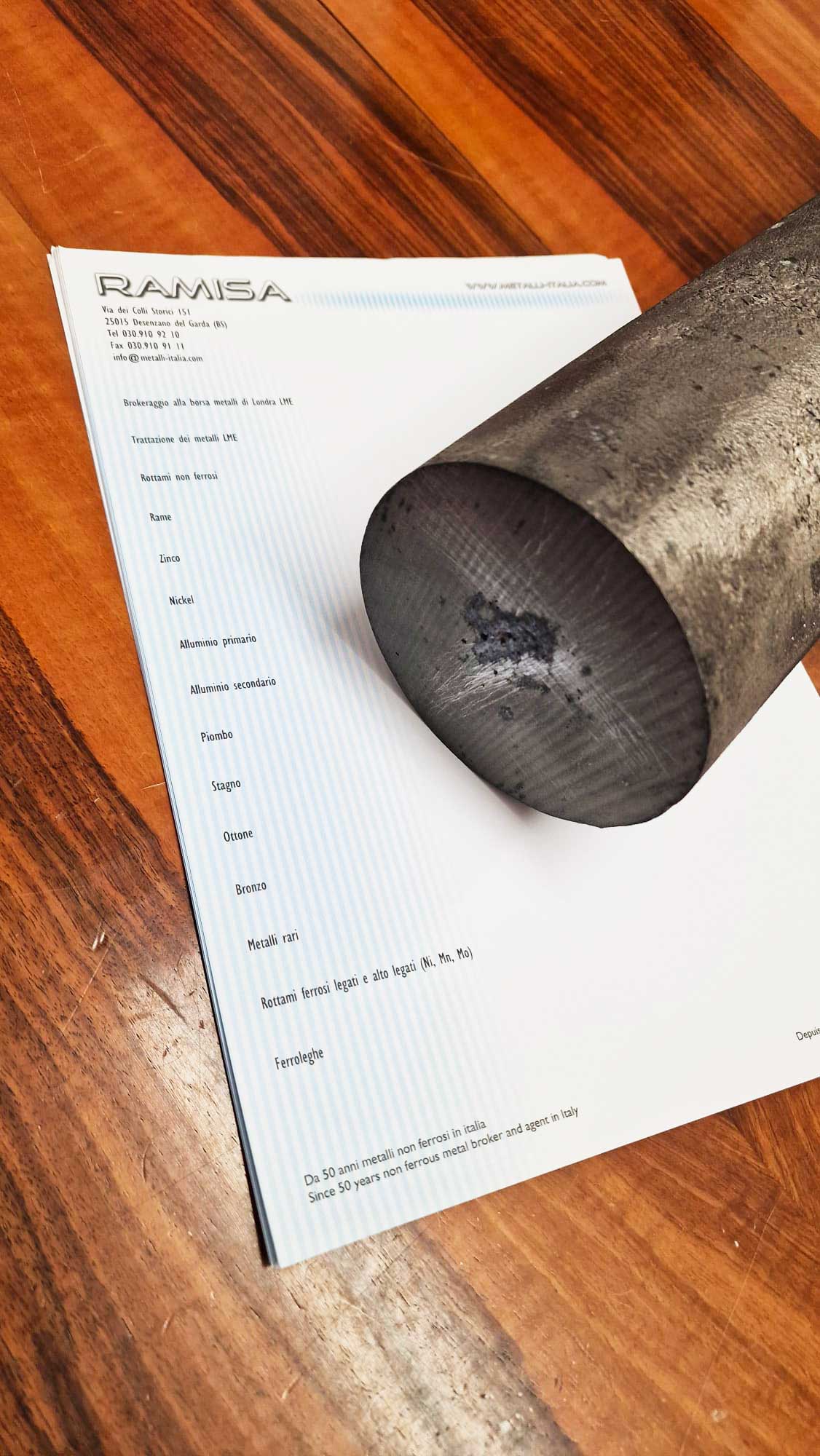

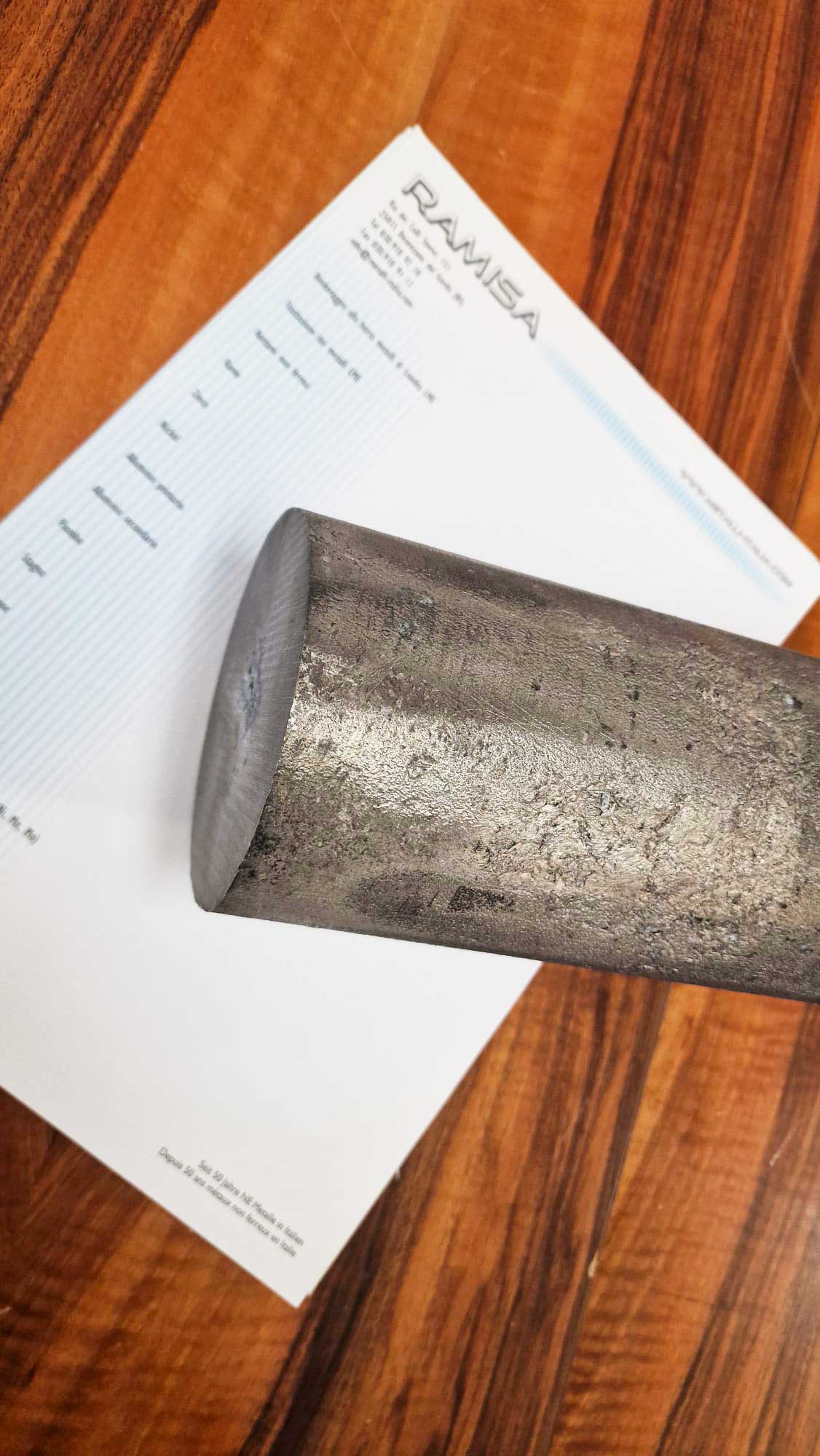

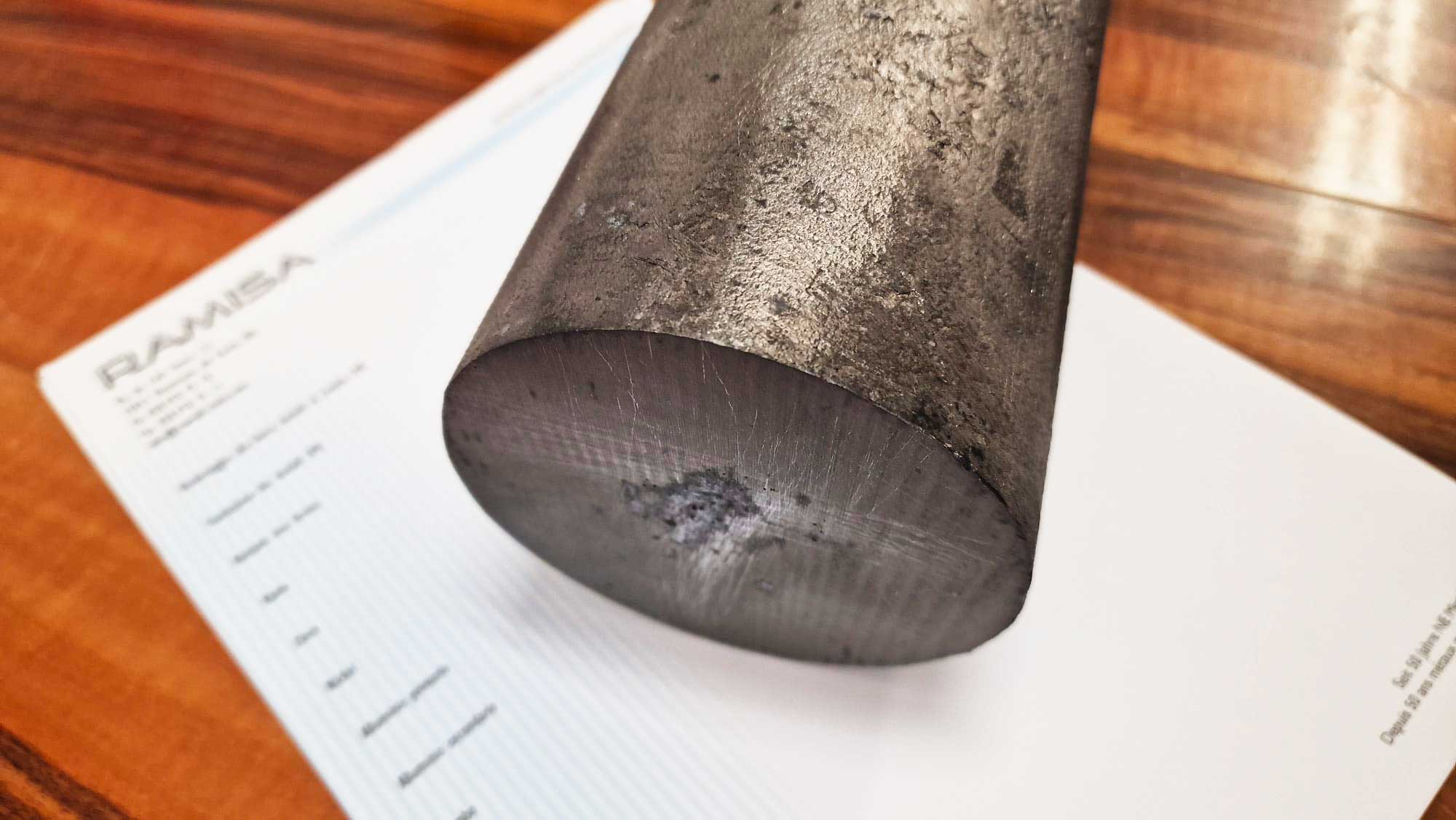

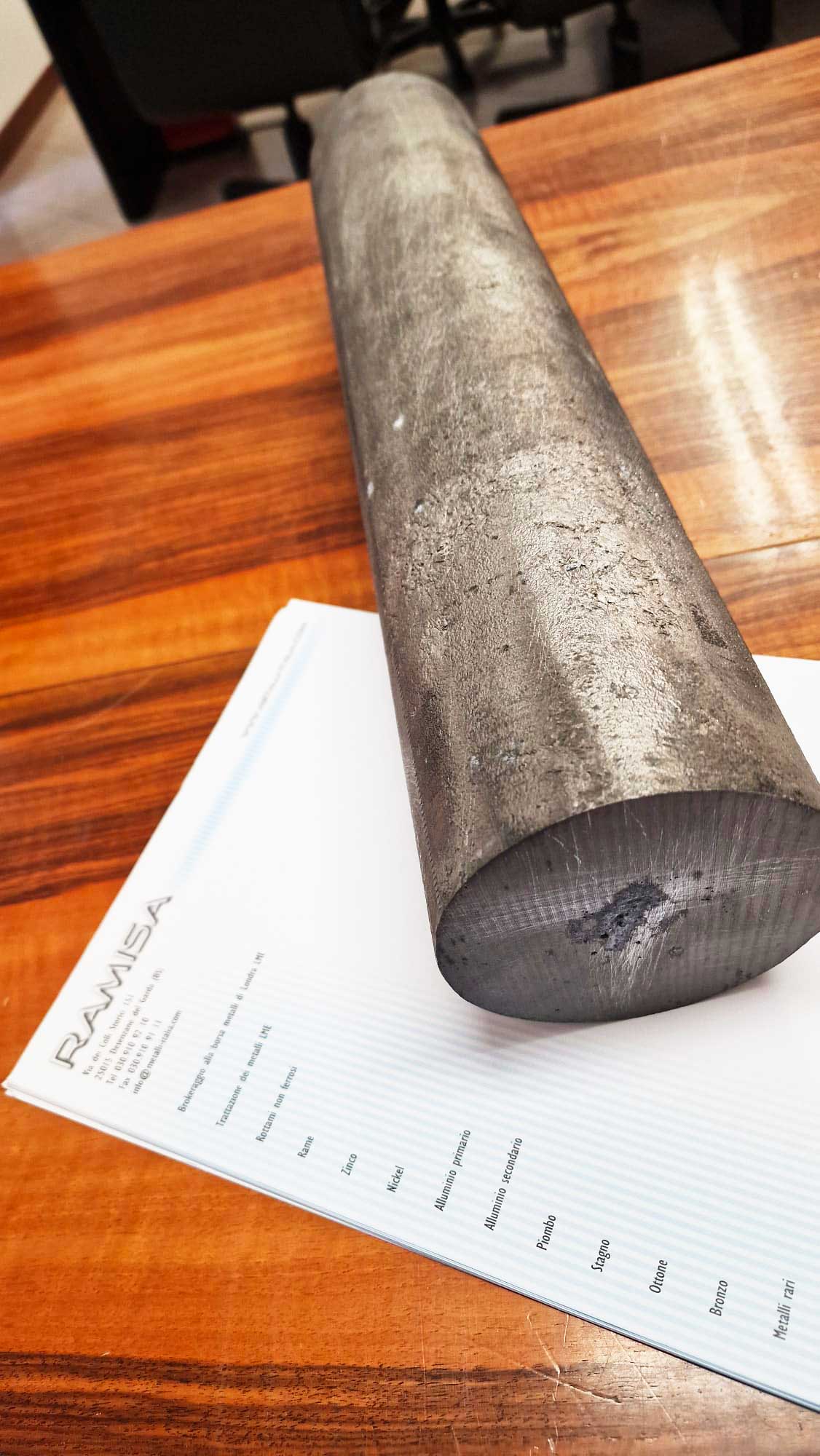

Barre di Magnesio tondo | FOTO: 01 - 02 - 03 - 04
Barre, | FOTO: 01 - 02 - 03

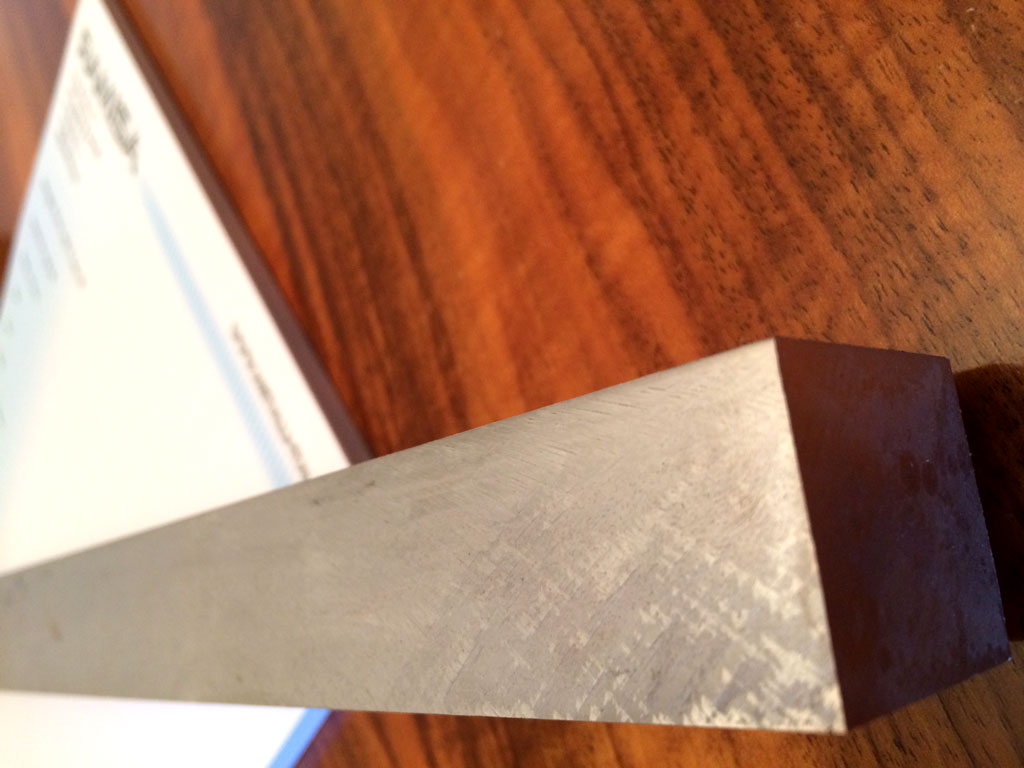

Barre quadre AZ31B 25 x 500 mm. | FOTO: 01 - 02 - 03

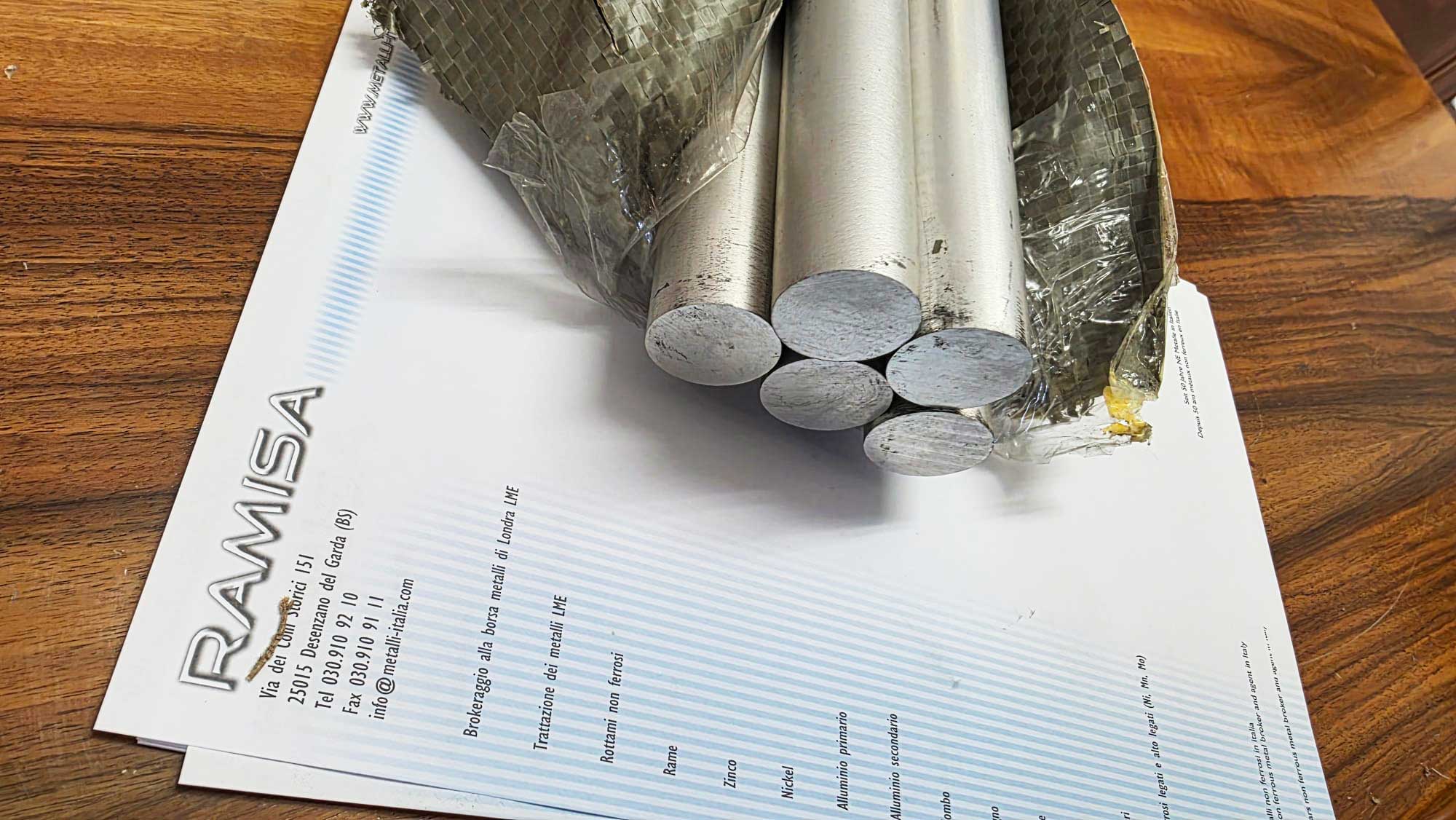

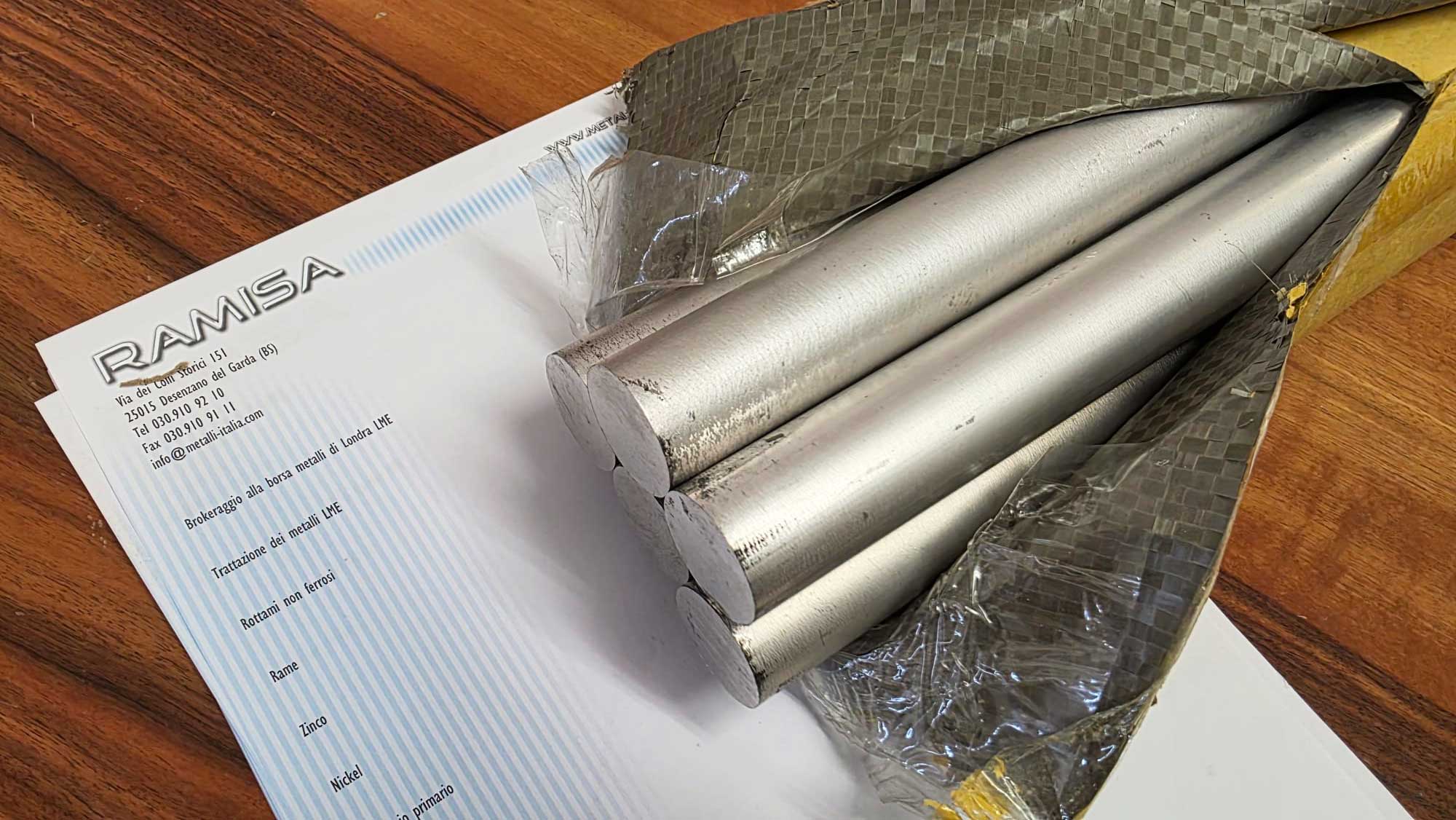

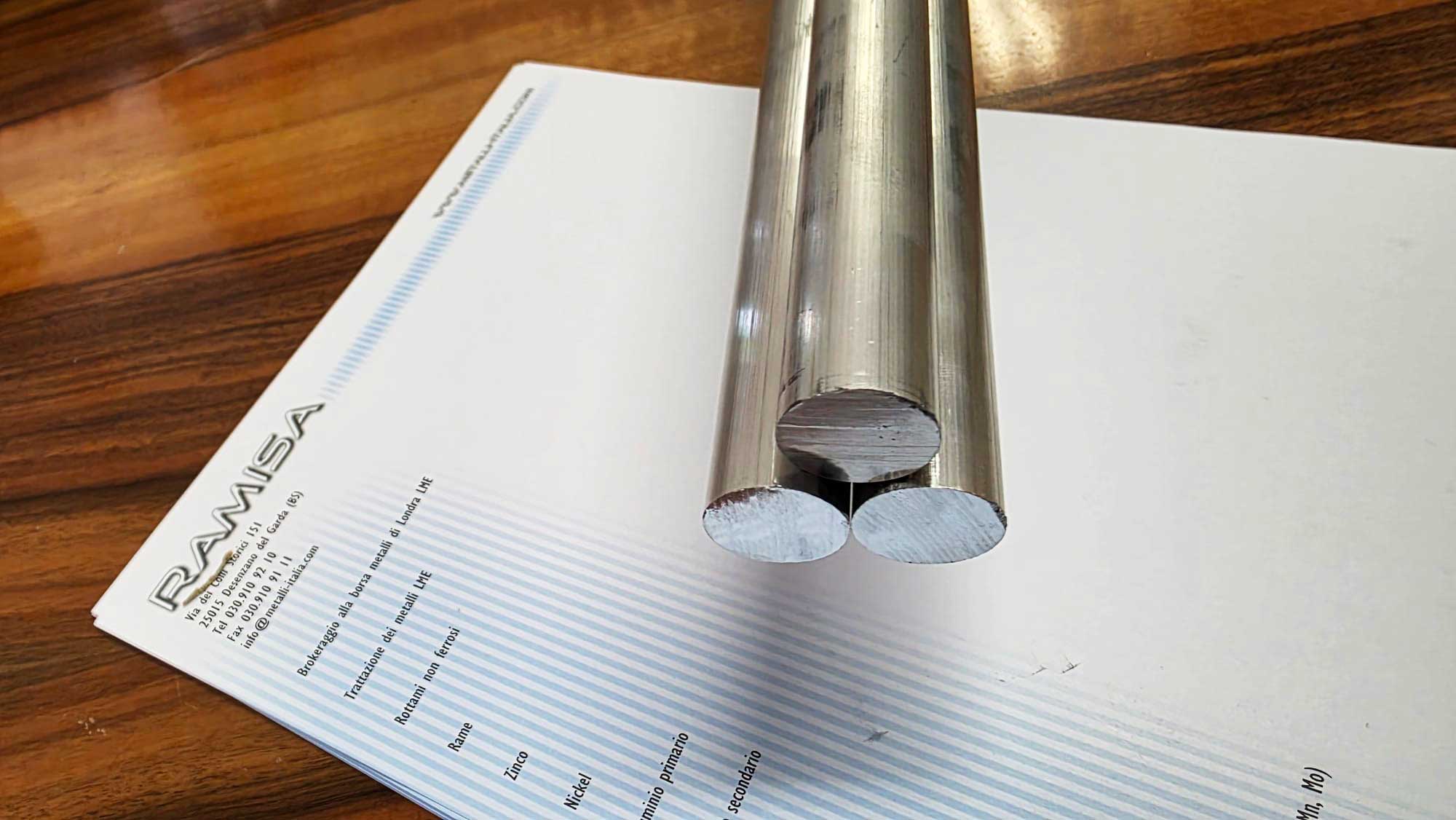

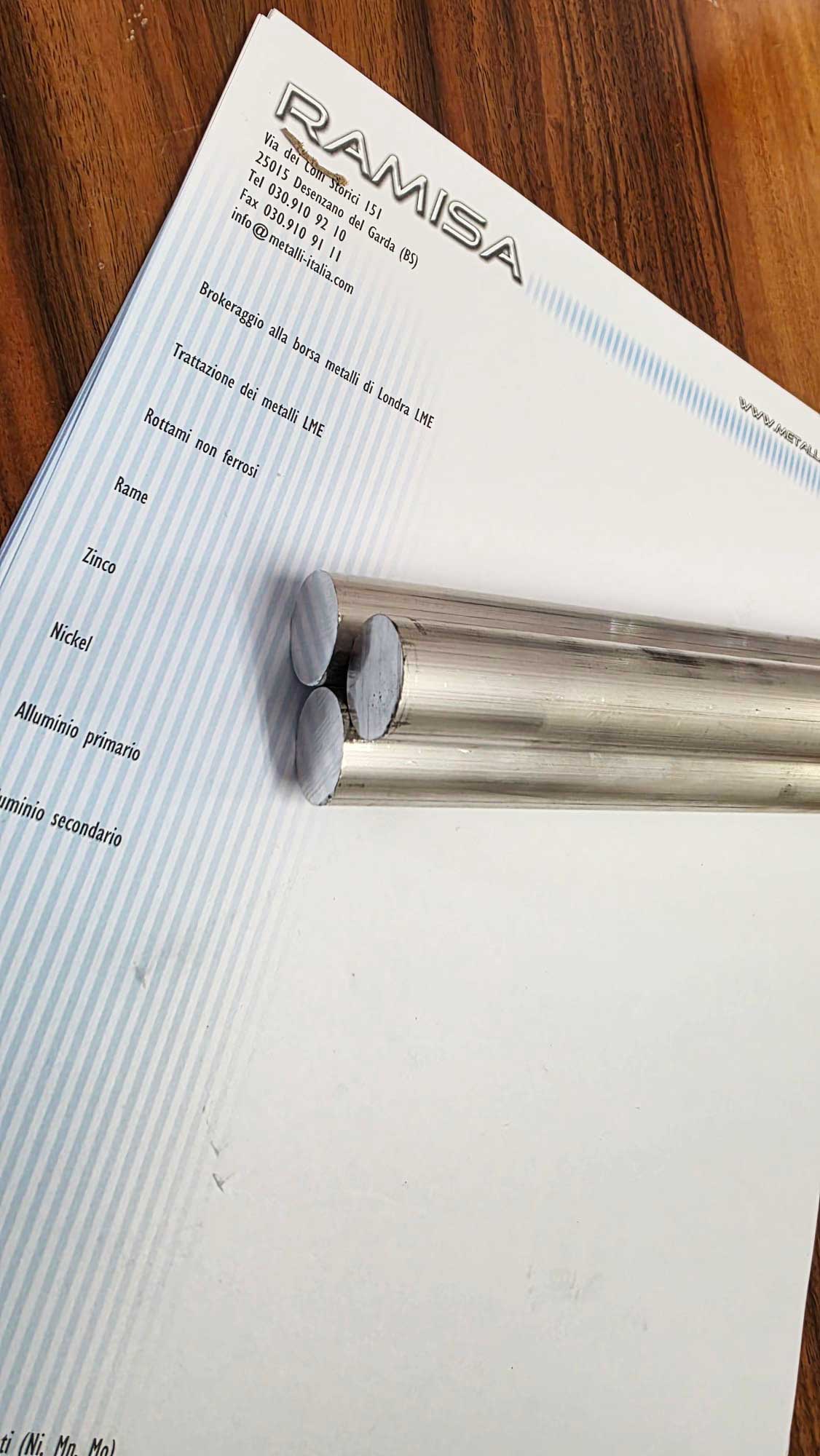

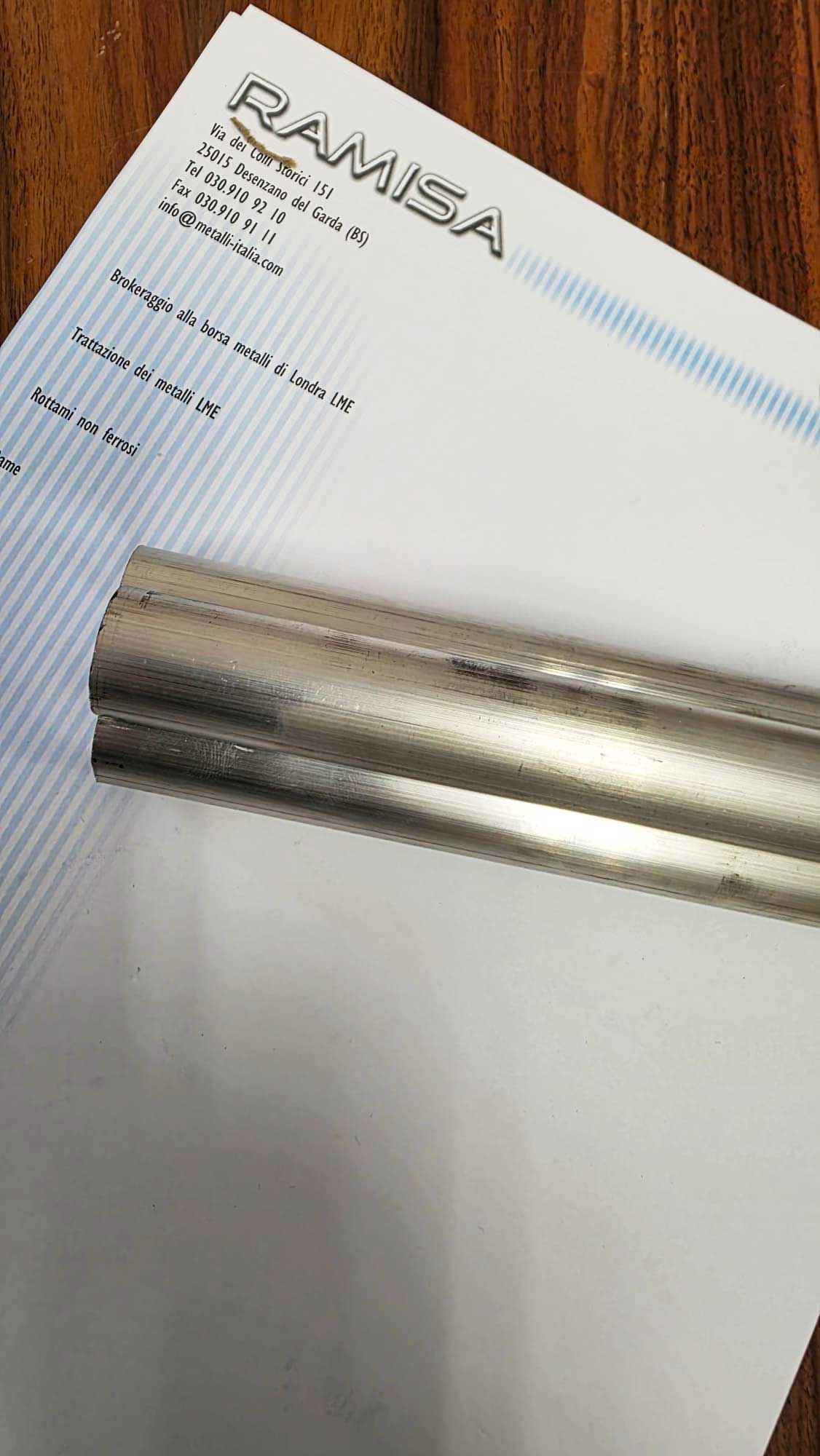

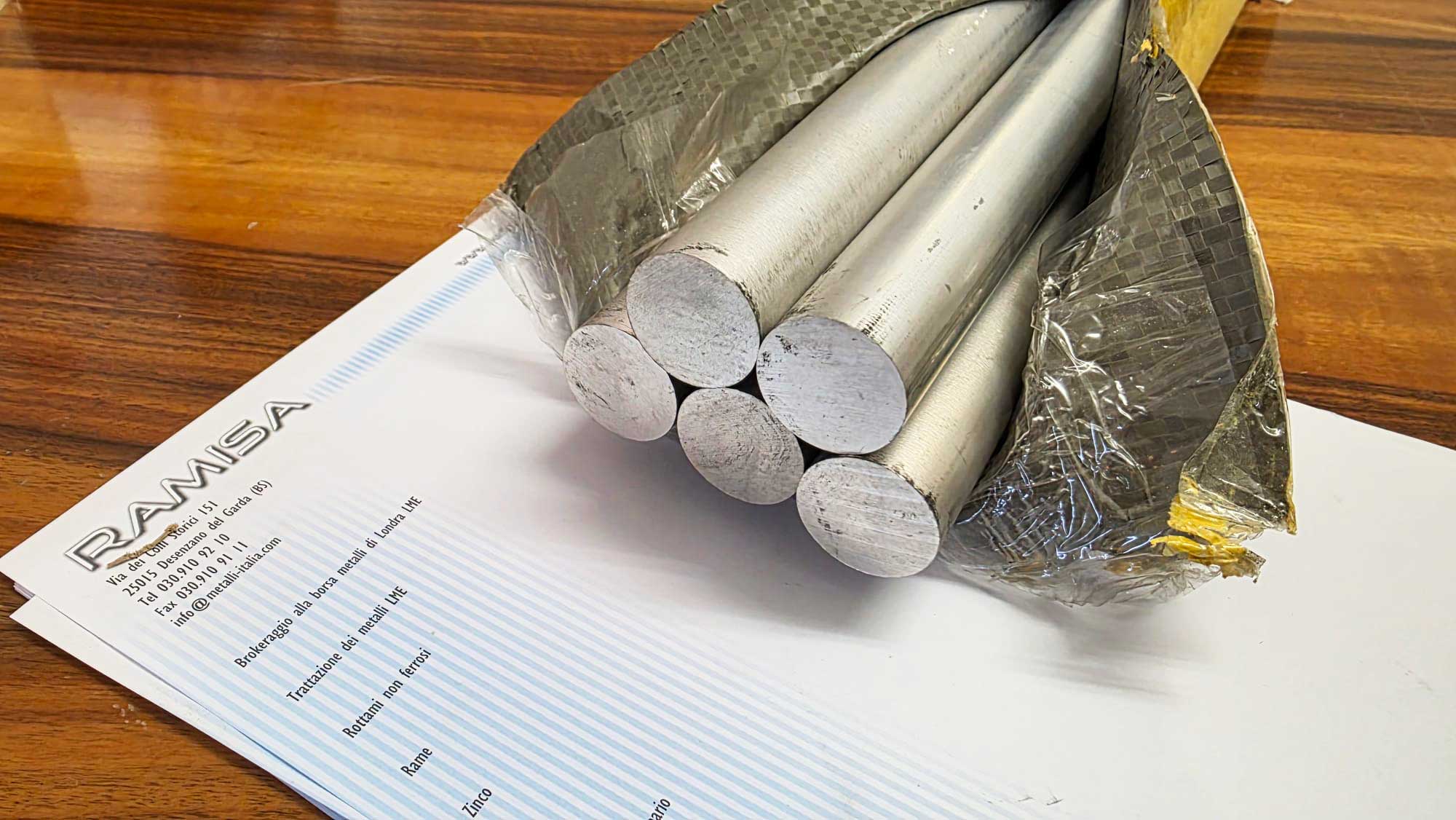

Barre tonde AZ31B | FOTO: 01 - 02 - 03 - 04 - 05
Barre tonde | FOTO: 01 - 02 - 03 - 04

Lastre
Lastre di magnesio | FOTO: 01 - 02 - 03 - 04 - 05 - 06 - 07

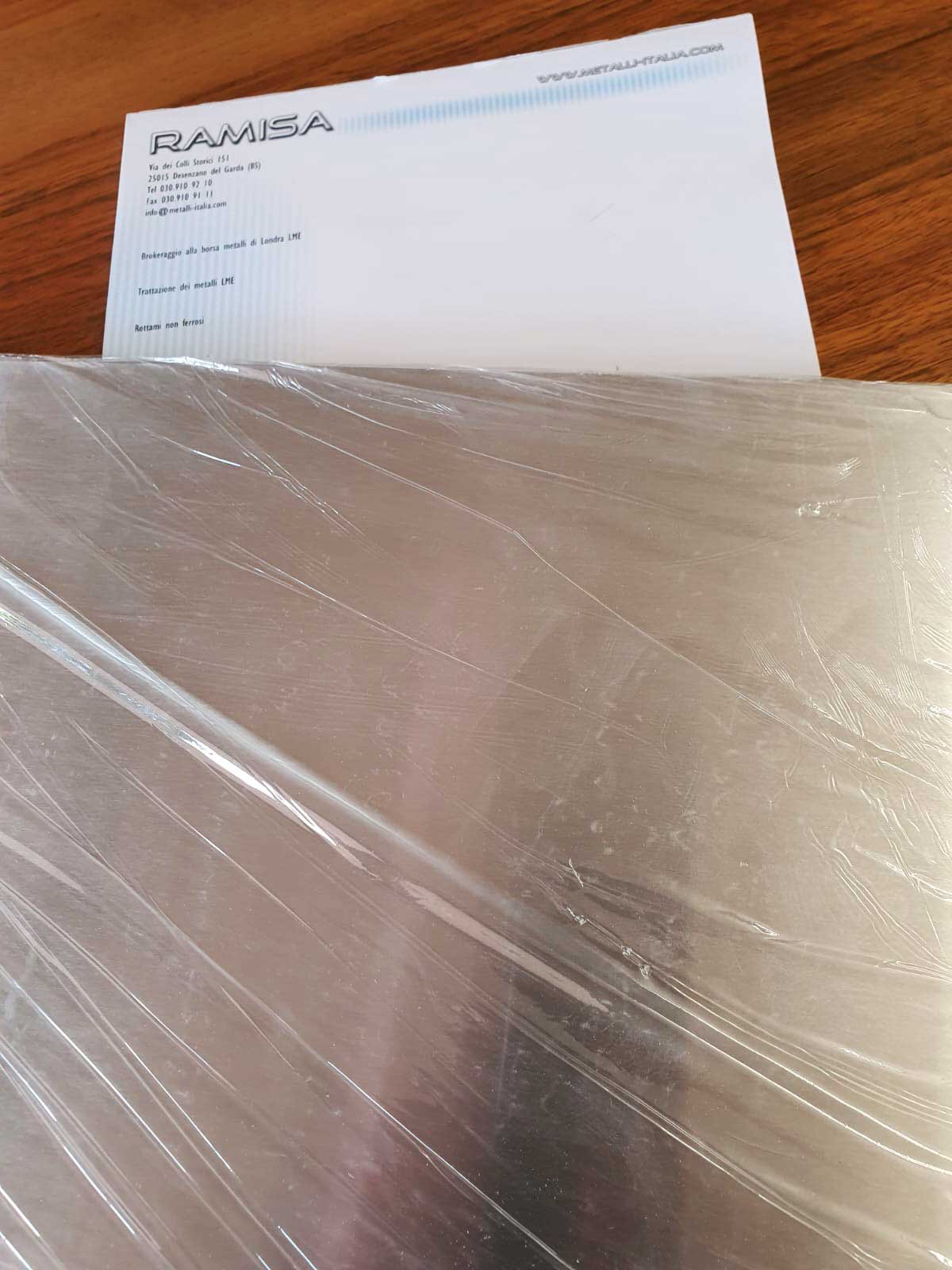

Magnesio Metallo: Lastra Magnesio AZ31B Mg3AlZn | FOTO: 01 - 02 - 03

Anodi di magnesio per protezione catodica

Lamiere e nastri
Spessore lamiere da 0,5 a 6,3 mm.
Spessore nastri da 0,254 a 0,5 mm.
Larghezza fino a 1524 mm.

Fili di magnesio

Pezzi forgiati su disegno in magnesio

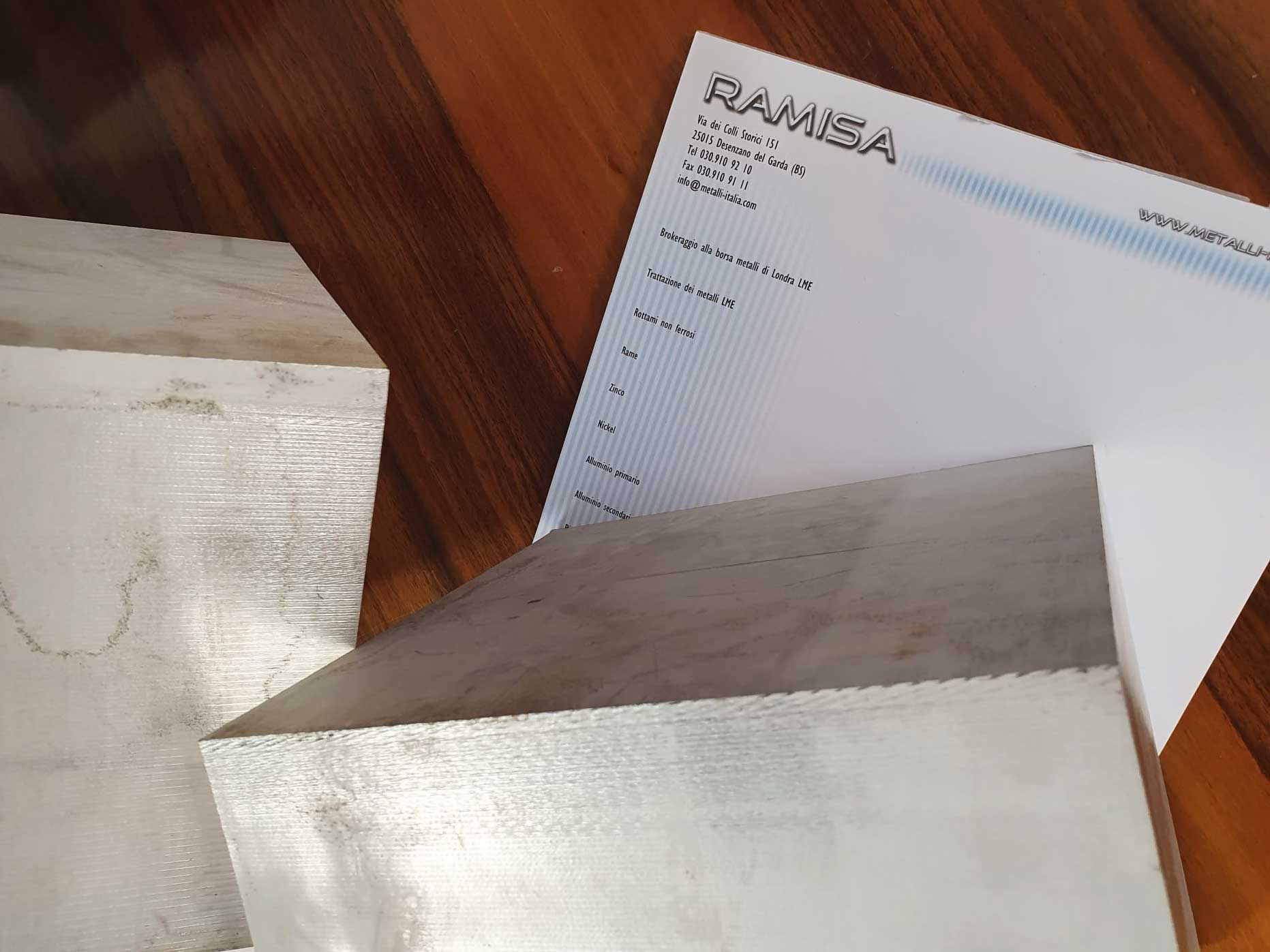

Lingotti da forgia colati
Vengono prodotti nelle seguenti misure: larghezza da 289 a 398 mm; lunghezze fino a 1054 mm.

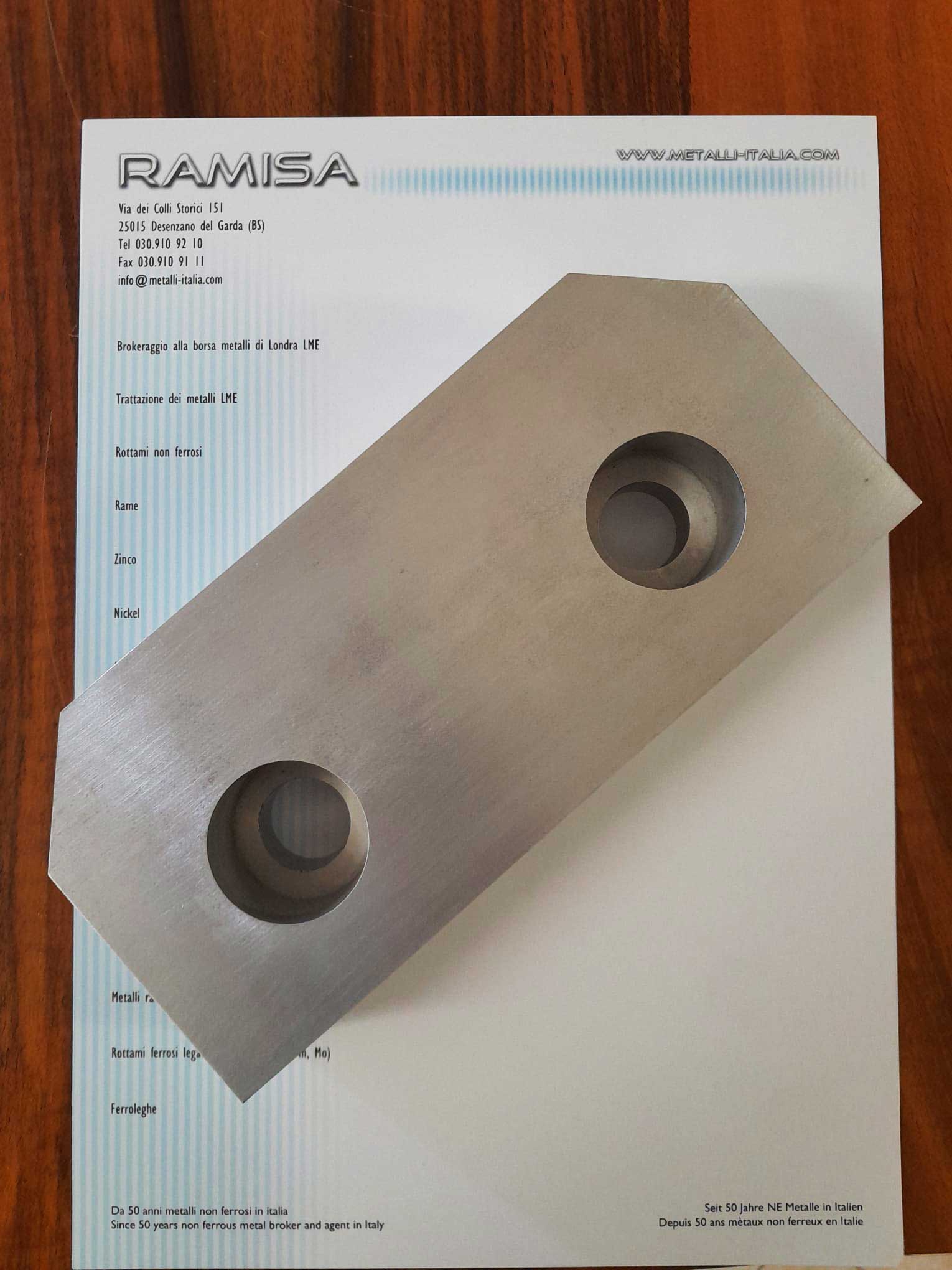

Piatti
Spessore da 6,35 a 152 m.
Su richiesta si possono avere con spessore fino a 355,6 mm. Larghezza fino a 1524 mm.

Billette da forgia estruse
Vengono prodotte nelle seguenti dimensioni: da 25,4 a 279,4 mm.

Profili di magnesio



Semilavorati
Utilizzi tipici di alcune leghe di Mg per la lavorazione plastica


Lega Lamiere Piatti Profili Barre Forgiati Saldabilità
AZ 31 B + + + + 0 ++
AZ 61 A 0 - + + - +
AZ 80 A - - + + + +
ZK 60 A - - + + + -

+ BUONO
0 ACCETTABILE
- NON BUONO



Alcune leghe comuni
Composizione chimica % approssimativa

  ASTM DIN1729 Al Zn Mn Zr Mg
Mg Al 3 Zn AZ 31 B 3,5312 3 1 0,35 - resto
Mg Al 6 Zn

AZ 61 A

3,5612 6,5 1 0,20 - resto
Mg Al 8 Zn AZ 80 A 3,5812 8,5 0,5 0,20 - resto
Mg Zn 6 Zr ZK 60 A - - 6 - 0,6 resto



Caratteristiche tipiche a temperatura ambiente
(valori indicativi per barre Td. 50 mm.)

Lega Peso specifico termica g/cm3 Limite di Rp0,2 - N/mm2 Resistenza allungamento N/mm2 Allungamento %

Coeff. di Rm

termica 1/*C

Conducibilità A5

W/cm °C

Durezza espansione

HB 5/150

AZ 31 B 1,77

195/150

260/235

14/7

26 x 10-6

0,96

49
AZ 61 A

1,79

215/160

310/275

16/9

27 x 10-6

0,80 60
AZ 80 A-F 1,80

240/195

330/290

9/4

27 x 10-6

0,78 60
AZ 80 A-T5 1,80

260/205

345/310

6/2 27 x 10-6 0,80 82
ZK 60 A-T5 1,83

305/250

360/310

12/4

26 x 10-6 1,20 82


Norma/min.

Norma/min.

  Norma/min.






Hai bisogno di aiuto? Contattaci
